洁净室高效过滤器介绍与安装

洁净室高效过滤器介绍与安装

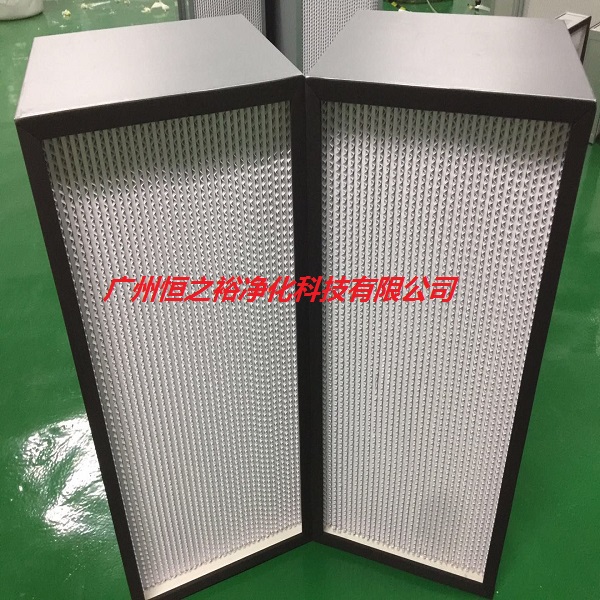

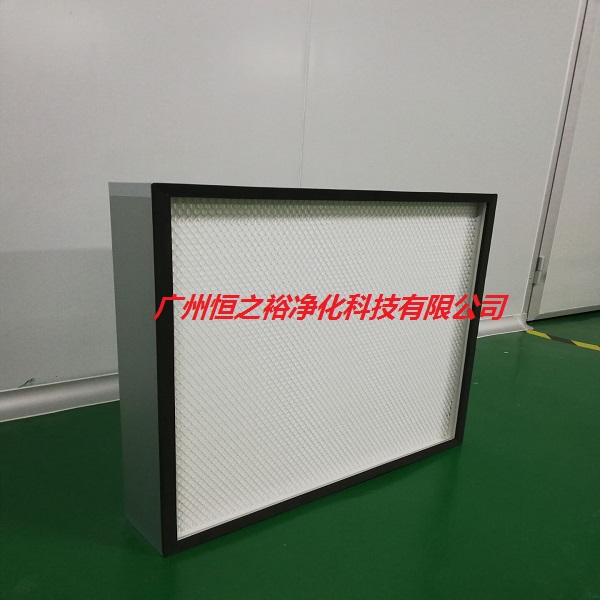

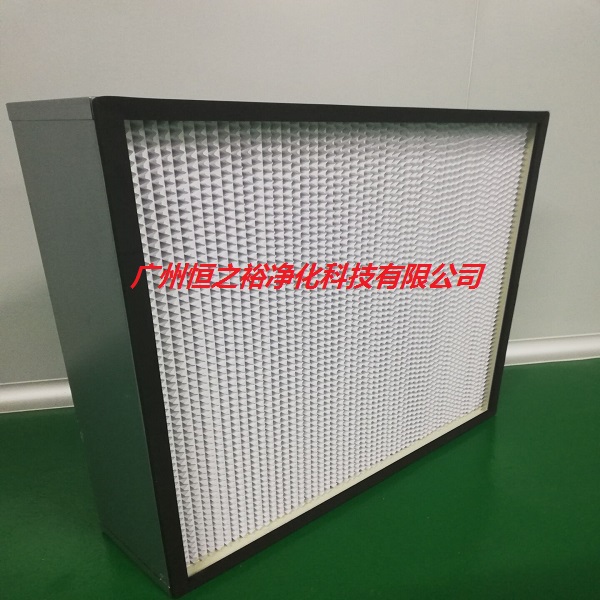

高效过滤器可广泛应用于光学电子、LCD液晶制造,生物制药、医院、精密仪器、饮料食品、PCB印刷等行业无尘净化车间的空调末端送风处。对≥0.3μm颗粒的过滤效率在99.99%以上,高效和超高效过滤器均用于洁净室末端,外框可选择铝合金框、镀锌框、木框或不锈钢外框等。



下面,对安装过程做一个详细的说明:



在安装前,我们需要注意:

仔细阅读说明,妥善保管使用指南,以备后续查阅。为了更好地保证安全和使用功能,由专业人员安装。拆箱前,仔细确认外包装有无变形、破损,如有,请拍照记录,并及时联系 供应商处理。在拆开内包装之后,仔细检查产品外观,确认产品无物理损坏、变形,配件齐全, 高效过滤器若发生异常情况,拍照记录。箱体安装注意事项5.1)如箱体外保温至顶板上方,则贴保温棉前箱体与顶板隔洞间的缝隙需加入填充料, 避免箱体结露。5.2)将风管与箱体进风接口相连。使用方形外法兰接口时,需在箱体进风口外法兰沿上钻孔,

并用螺栓螺母与风管法兰连接,并在连接部位填充密封材料。5.3)使用圆形进风接口时,需用圆箍将软风管与箱体接口收紧,注意圆箍位置应在箱体 进风接口防滑凸起沿内。5.4)如有风量调节阀,需在连接风管与高效送风口箱体前安装好风量调节阀。用自攻螺栓或铆钉将风量调节阀与箱体进风洞口相连,并在连接部位填充密封材料,最后在四周打胶。 注意:安装时阀体洞口与箱体洞口应保持位置一致。过滤器安装注意事项6.1 安装前,确认过滤器运行条件:a)13℃≤温度≤63℃;b.运行湿度≤80%RH;c.风量:额定风量;d)安装前建议先开 24 小时空调使室内空气清洁,避免灰尘影响过滤器; e)高效过滤器安装前请认真清洁箱体内部。f)让通风系统电源已经处于关闭状态,并且过滤器上游通风设备已安装完毕;g)过滤器存储温度:常温,理想存储温度为 25℃左右,最低存储温度不低于-15℃;h)务必将保护液槽胶的白胶带彻底撕除,以免影响安装和密封效果。6.2 安装时:a) 安装或移动过滤器时,

温度不应该低于13℃;b) 安装时需要佩戴手套,以免污染过滤器;c) 整个安装过程中应轻拿轻放,禁止碰撞和扭曲过滤器,禁止触摸和挤压滤芯,避免 过滤器滤芯破损;d) 在安装过程中,过滤器的滤芯必须平行于水平面,压紧固件要对角锁紧,防止产生扭力损坏滤芯。高效过滤器e) 标签上的气流方向与实际气流方向一致;f) 过滤器要安装到位,旋转压紧螺丝至底部无法旋转为止;g) 安装时应平稳地把过滤器移进刀架,慢慢地插进去,如果一次安装不成功,请慢慢地水平地取下过滤器后再重新安装,避免将已经插入液槽胶的刀架在液槽胶里移动,以保证液槽胶的密封性.详细过程如下:7.1箱体的安装:a:洁净室顶板开洞 开洞尺寸为风口尺寸的长、宽各加 10mm;


b: 将箱体抬入顶板洞口;


C) 将吊耳与吊顶上方丝杆或吊钩固定。调节箱体高度至箱体法兰与顶板平齐并打硅胶固定。

高效过滤器

d)选择合适的工具装上散流板并在进风口用卡箍卡好风管


e)在散流板底部贴上保护薄膜,防止散流板受损或灰尘进入箱体


7.2 内置过滤器的安装:

a)选择适当的工具拆下散流板并撕掉保护膜,过程中防止损伤散流板;

高效过滤器


b)按照过滤器的限位水平将过滤器插入箱体。旋转螺丝使压紧件顶紧过滤器至与形体接触 的位置,对角同时旋转,防止扭力产生,滤纸断裂。不可以单人操作,安装时要小心过滤器 摔落;


c)使用适当的工具装上散流板,安装时防止安装工具损伤散流板;


d)按要求做好保温层;
