高效送风口是一种运用于空调系统末端的终端净化设备!它主要是由静压箱、高效过滤器、散流板、风量调节阀四大部分组成!
目前,我司生产的高效送风口,主要可分为:普通高效送风口,液槽高效送风口和一体式高效送风口三大类!

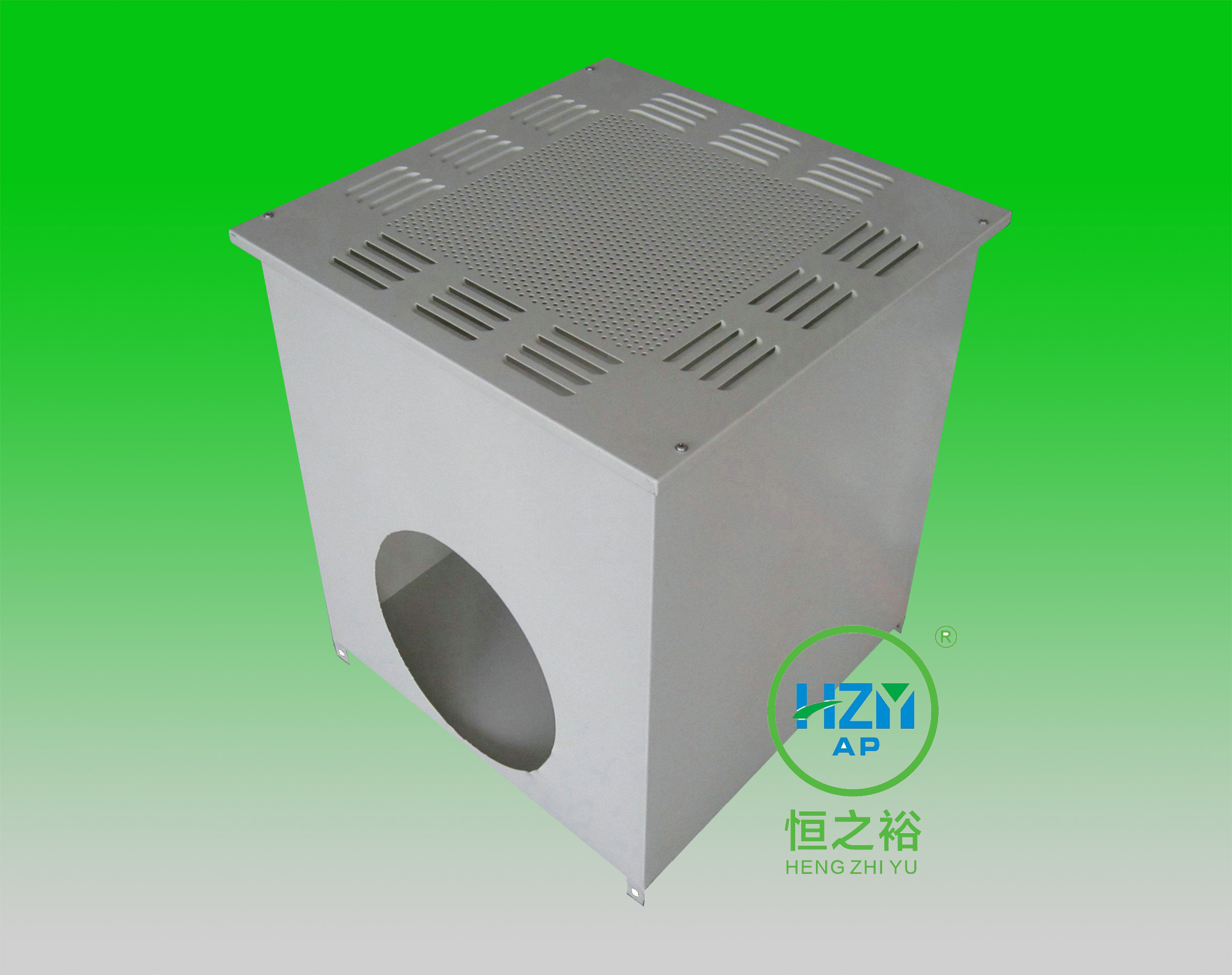

普通高效送风口目前是净化工程项目中较常用的末端设备之一,具有良好的气流组织,达到洁净区减少死区的目的,保证了净化效果,是用作新建或改造千级至三十万级别的洁净室的终端过滤装置,是满足净化要求的关键设备。
普通高效送风口常用规格尺寸与参数:
项目 |
外箱体尺寸 |
过滤器尺寸 (H13) |
法兰尺寸 (mm) |
风量 (m3/h) |
高效过滤送风口 |
390×390×450 |
320×320×96 |
200×200 |
500 |
554×554×450 |
484×484×96 |
200×320 |
1000 | |
680×680×450 |
610×610×69 |
200×400 |
1000 | |
610×610×96 |
1500 | |||
680×985×450 |
610×915×69 |
200×500 |
1500 | |
610×915×96 |
2000 | |||
680×1290×550 |
610×1220×69 |
300×500 |
2000 | |
610×1220×96 |
3000 |

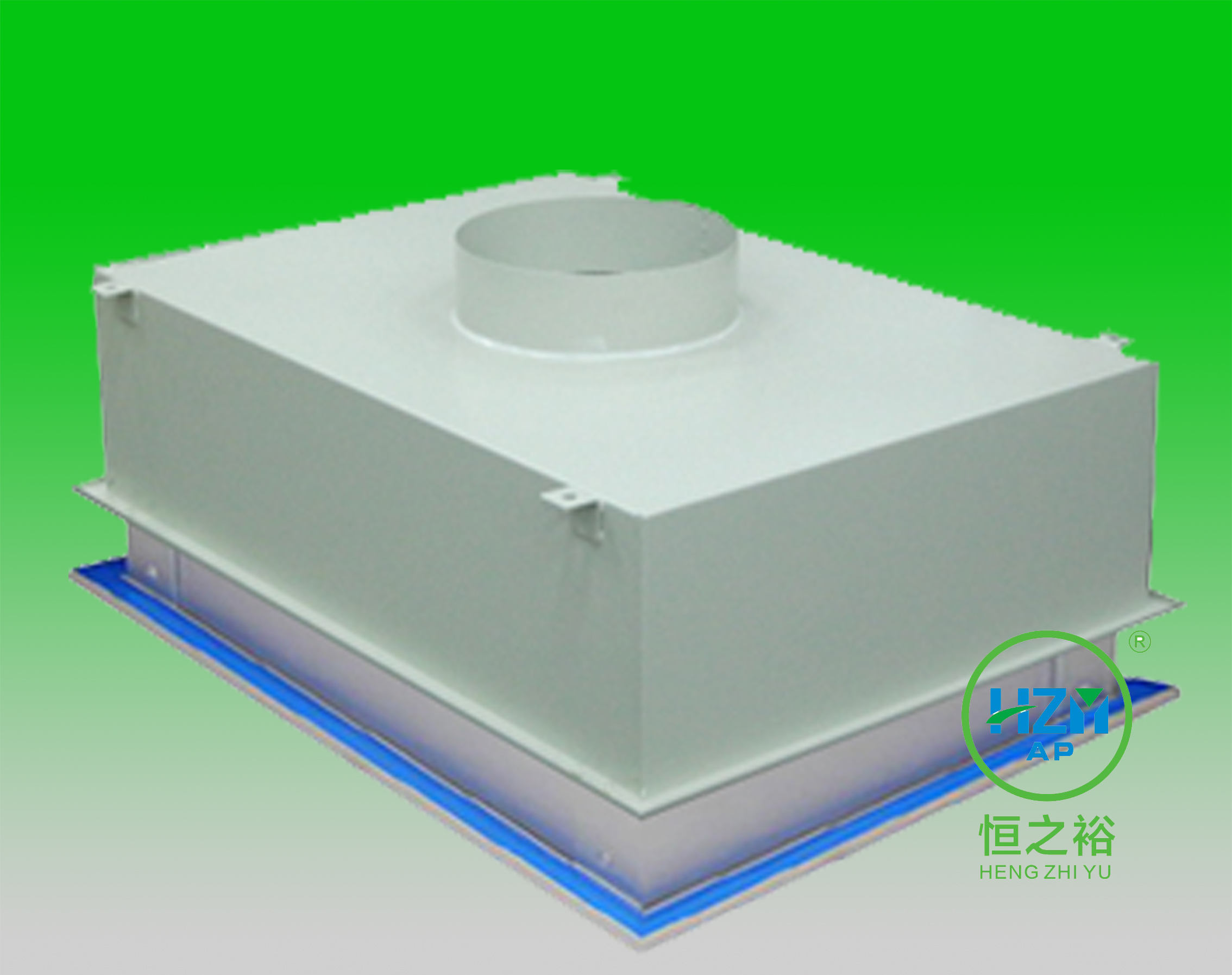

液槽高效送风口是近年来运用较多的风口之一,它主要是运用于洁净室净化要求较高的场所,其特殊的密封液压方式,更好的保证洁净室的净化度!
液槽高效送风口常用规格尺寸与参数:
项目 |
外箱体尺寸 |
过滤器尺寸 (H13) |
法兰尺寸 (mm) |
风量 (m3/h) |
高效过滤送风口 |
390×390×450 |
320×320×96 |
200×200 |
500 |
554×554×450 |
484×484×96 |
200×320 |
1000 | |
680×680×450 |
610×610×69 |
200×400 |
1000 | |
610×610×96 |
1500 | |||
680×985×450 |
610×915×69 |
200×500 |
1500 | |
610×915×96 |
2000 | |||
680×1290×550 |
610×1220×69 |
300×500 |
2000 | |
610×1220×96 |
3000 |

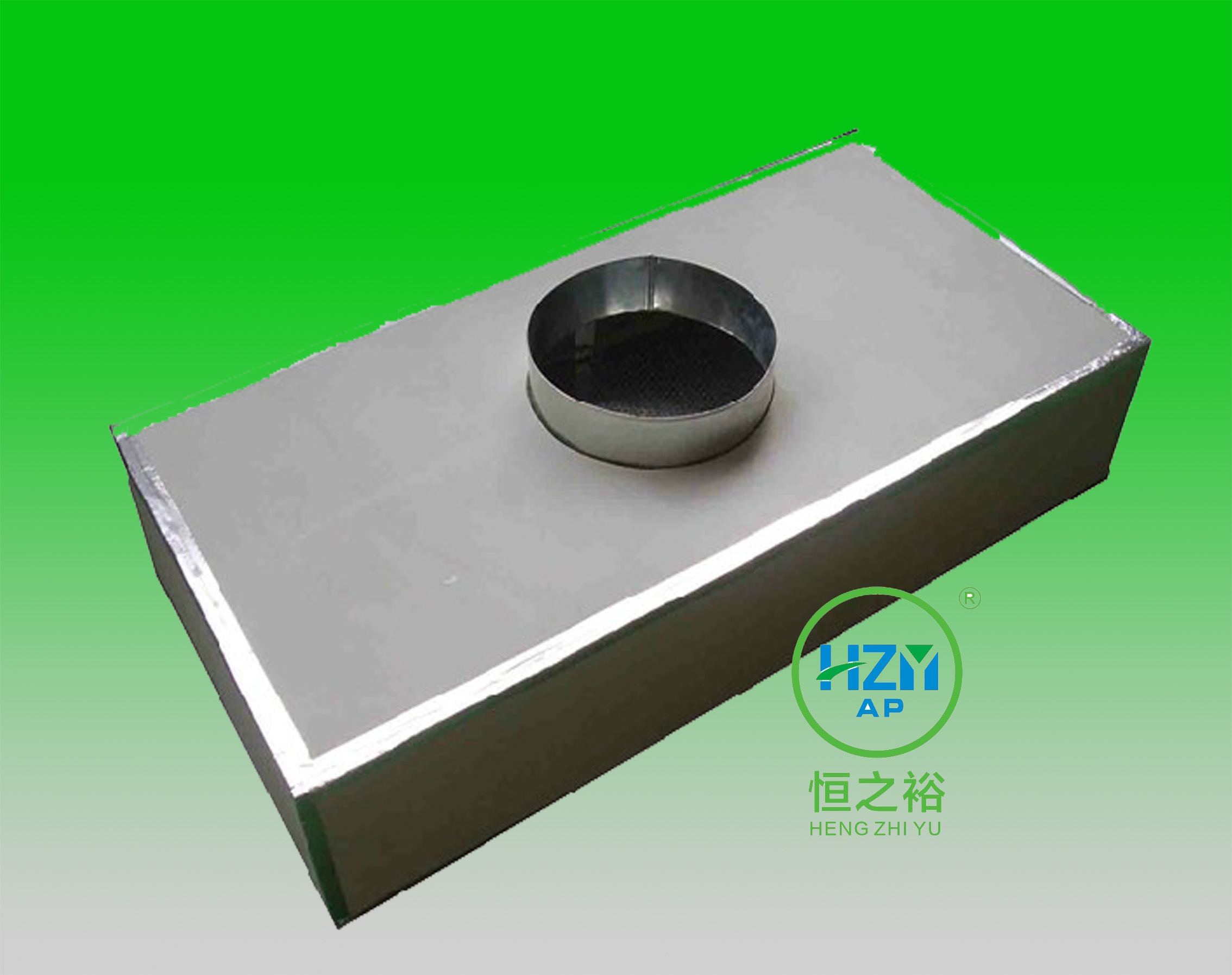

一体式高效送风口主要用于层高较低的洁净室,体积小,重量轻是其最大特点!特殊免用工具滤网固定片,直接从室内更换滤网,安装快速,更换便利。
一体式高效送风口常用规格尺寸:
外形尺寸
(W×D×H) |
外形尺寸
(W×D×H) |
额定风量
(m³/h) |
过滤面积
(㎡) |
容尘量
(g) |
初阻力
(Pa) |
终阻力
(Pa) |
过滤效率 |
360×360×180 |
320×320×69 |
250 |
2.89 |
180 |
≤220 |
400-600 |
H13~H14 |
524×524×180 |
484×484×69 |
600 |
6.55 |
400 | |||
650×650×180 |
610×610×69 |
1000 |
10.37 |
650 | |||
955×650×180 |
915×610×69 |
1500 |
15.39 |
930 | |||
1210×610×180 |
1170×570×69 |
1800 |
18.28 |
1100 |
